Pracovná oblasť čerpadla: H= 87-20 m, Q= 25-100 l/min. Do vrtov od Ø110 mm a viac.

Ponorné čerpadlo s plávajúcimi obežnými kolesami z Norylu (plast) určené do vrtov, studní, nádrží, vodojemov i zberných šácht je vhodná na zvyšovanie tlaku pri zabudovaní do rozvodného potrubia, ďalej pre domáce ako aj priemyselné použitie zavlažovania či postrekovania neagresívnou, chemicky a mechanicky čistou vodou. Pri inštalácii do vodojemov, kopaných studní a otvorených nádob je nutné použiť chladiaci plášť. Taktiež sú vhodné pre malé a stredné protipožiarne stanice. Vodotesnosť motora zabezpečujú kvalitné tesniace elementy a klzné tesnenie. Klzné dvojice tesnesní sú mazané olejovou náplňou motora. Takáto konštrukcia zaručuje dlhú životnosť tesnenia a bezporuchovú prevádzku motora a čerpadla.

 Dôležité upozornenie!

Čerpadlo odporúčame používať vo vrtoch s väčším priemerom ako 200mm s chladiacim plášťom. Žiadne čerpadlo nesmie byť prevádzkované na tlaku menšom ako H_min (minimálna výtlačná výška)! Hrozí preťaženie motora a vydratie spojky hydrauliky!

BALENIE OBSAHUJE

• Ponorné čerpadlo 4" ST-1814 STAIRS 400V; 1,1kW

VLASTNOSTI

Čerpadlo: 4" ST-1814 STAIRS

• Optimálny pracovný bod čerpadla: výtlak Hopt= 68 m pri prietoku Qopt= 60 l/min
• Minimálna výtlačná výška H_min: 20m
• priemer čerpadla 98mm
• prevedenie 400V
• maximálna teplota čerpanej vody do 35°C
• maximálne množstvo mechanických nečistôt v čerpanej kvapaline do 50g/m³ (180g/m³ krátkodobo)
• pracovná poloha vertikálna, horizontálnu konzultovať

Výtlačné a sacie teleso sú vyrobené z nerez ocele AISI 304, ktorá zabezpečuje špičkovú pevnosť a životnosť. Sacie teleso spĺňa normu NEMA. Obežné kolesá sú plávajúceho typu, vyrobené z materiálu NORYL. Spoločne s rozvádzačmi z polykarbonátu vystuženého sklenými vláknami zosilňujú hydrauliku čerpadla. Články obežného kolesa, spojka hriadeľa, sito, hriadeľ hydrauliky a spätná klapka sú vyrobené z nerez ocele AISI 304. Spätná klapka je osadená vo výtlačnom telese, zabraňuje spätnému prúdeniu vody a spätným rázom, ktoré by mohli poškodiť mechanické časti. Ložisko je vyrobené z polyacetátu, zabezpečuje odolnosť voči abrazívnemu opotrebeniu a korózii. Plášť čerpadla je zhotovený z hrubostenného nerezového materiálu.

Ponorný motor: STAIRS 4" asynchrónny olejom plnený 4R212

• Prevedenie trojfáza 400V, 50Hz
• Tolerancia napätia: +10% -10%
• Max. počet štartov za hodinu: 40 (neplatí pri použití frekvenčného meniča)
• Max. teplota vody: 35^o C
• Rýchlosť obtekania vody: 0,2 m/s
• Axiálne zaťaženie: 2000N
• Maximálny ponor: 200m

STAIRS 4R motory - ponorné motory, plnené netoxickým, bezfarebným a zdravotne nezávadným olejom, ktorý je bez výraznej chuti, vhodné aj do vrtov na pitnú vodu. Stator je konštruovaný s ohľadom na vysokú efektivitu a schopnosť bezporuchovo pracovať aj pri vyššom napäťovom kolísaní. Použité sú iba kvalitné komponenty - plášť motora, hriadeľ, horný kryt a spodné teleso sú vyrobené z nerezovej ocele, horné teleso je vyrobené z pozinkovanej liatiny a kábel je zhotovený zo zdravotne nezávadného materiálu. Kábel je pre jednoduchšiu údržbu spojený s motorom pomocou vodotesného odnímateľného konektoru.

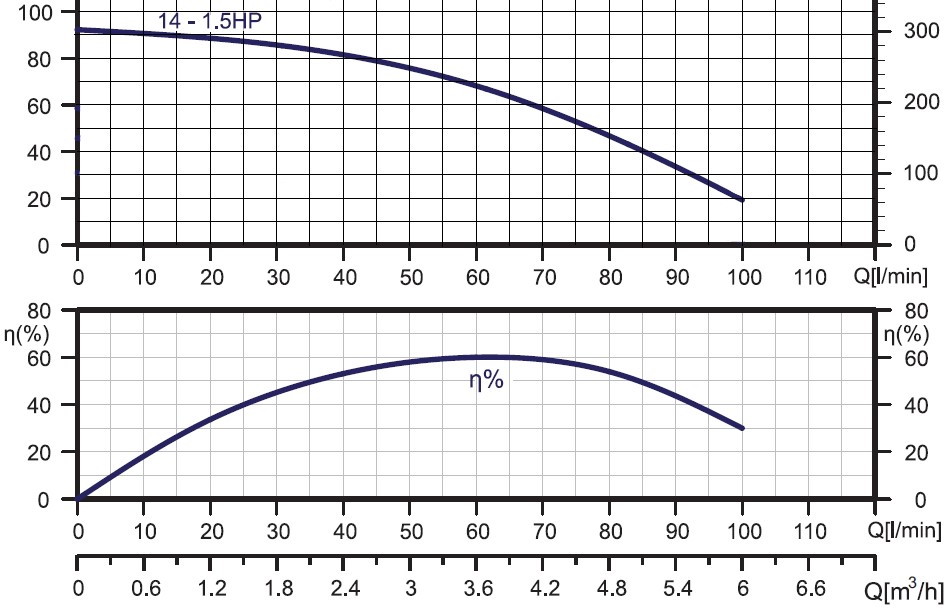

KRIVKA ČERPADLA
